Gerarchia server DNS

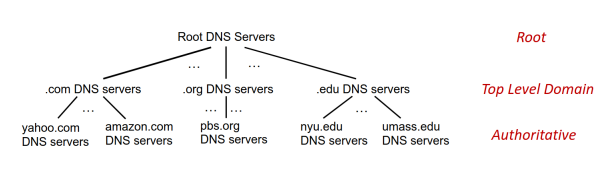

Poiché il mapping DNS è distribuito su svariati server, dove in particolare nessuno di essi mantiene il mapping di tutti gli IP possibili (un IP corrisponde a 32 bit, dunque $2^{32}$ IP possibili), il database tramite cui viene realizzato il servizio DNS è gerarchico, seguendo la struttura di un albero:

• Root Server:
  • Radice dell’albero
  • Viene interrogato da qualsiasi server DNS che non sia in grado di risolvere il nome di un server TLD (ossia restituire l’IP legato ad esso)
• Server Top-Level Domain (TLD):
  • Viene interrogato per risolvere il nome di un server DNS autoritativo
  • Responsabili di domini come .com, .org, .net, … e tutti i domini nazionali di primo livello, ossia .it, .uk, .fr, …
• Server autoritativi (o di competenza):
  • Viene interrogato per risolvere il nome di un host pubblicamente accessibile, solitamente all’interno di un organizzazione
  • Ogni organizzazione con host pubblicamente accessibili deve fornire i record DNS di pubblico dominio che mappano i nomi di tali host ai loro indirizzi IP
• Server DNS locali (o default name server):
  • Non appartengono alla gerarchia. Ogni ISP ne è dotato
  • Possiedono una cache locale delle recenti coppie di mappatura nome-indirizzo (potrebbero non essere aggiornate)
  • Funge da proxy iniziale tra il client e il root server: se il nome non è nella cache del server locale, la richiesta viene inoltrata al root server

Esempio

1. Il client vuole ottenere l’indirizzo IP dell’host www.amazon.com
2. Viene contattato il server DNS locale dell’ISP di riferimento. Se il nome non viene risolto, si procede col passo successivo.
3. Viene contattato il root server per trovare l’indirizzo IP del server TLD .com
4. Viene contattato il server TLD .com per trovare l’indirizzo IP del server autoritativo amazon.com
5. Viene contattato il server autoritativo amazon.com per trovare l’indirizzo IP dell’host www.amazon.com

Ogni volta che un server DNS viene a conoscenza di una mappatura, essa viene memorizzata all’interno della cache, utilizzando tali record per rispondere a query future. I record presenti nella cache vengono cancellati allo scadere di un TTL (Time-to-live) o a seguito di un comando manuale. Solitamente, all’interno della cache dei server DNS locali sono presenti i server TLD più comuni, implicando che il root server venga interrogato raramente. Tuttavia, è necessario notare che i record nella cache potrebbero non essere aggiornati: se viene cambiato l’indirizzo IP associato ad un nome presente nella cache, esso potrebbe non essere noto all’interno di Internet fino alla scadenza di tutti i TTL di tutti i server, poiché quest’ultimi risolverebbero la richiesta restituendo l’indirizzo IP precedente.

La risoluzione dei nomi, ossia la restituzione dell’indirizzo IP ad esso legato, può avvenire in due modalità:

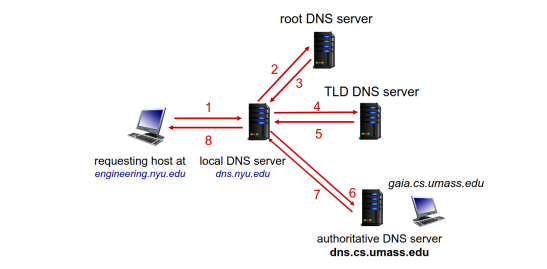

• Risoluzione a query iterativa, dove il server contattato dal client risponde con il nome del prossimo server da contattare, il quale (probabilmente) sarà in grado di risolvere il nome

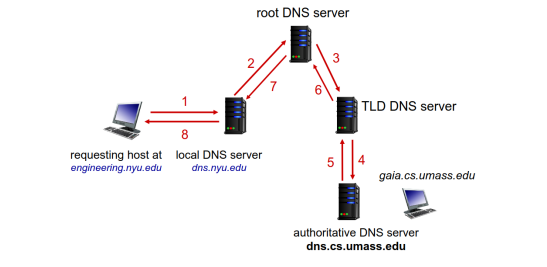

• Risoluzione a query ricorsiva, dove l’onere della risoluzione del nome viene affidato al server contattato, ricorsivamente (succede molto raramente nella realta)

Ogni mappatura nome-indirizzo viene inserita all’interno di un resource record (RR), il quale assume la struttura (name, value, type, ttl), dove a seconda del valore del campo type si ha che:

• type = A: indica che il campo name contiene il nome di un host interno ad un dominio (hostname) e il campo value contiene l’indirizzo IP di tale host. (es: name = relay1.bar.foo.com, value = 45.37.93.126)
• type = NS: indica che il campo name contiene il nome di un dominio e il campo value contiene l’hostname del server autoritativo associato a tale dominio. (es: name = foo.com, value = dns.foo.com)
• type = CNAME: indica che il campo name contiene un alias del nome canonico e il campo value contiene il nome canonico stesso. (es: name = www.ibm.com, value = servereast.backup2.ibm.com)
• type = MX: indica che il campo name contiene il nome di un mail server interno ad un dominio e il campo value contiene l’hostname di tale mail server

Esempio

1. Un server autoritativo per un hostname contiene un record di tipo A per l’hostname stesso, ad esempio (corsi.di.uniroma1.it, 131.111.45.68, A)

2. Un server non autoritativo per un dato hostname contiene un record di tipo NS per il dominio che include l’hostname e un record di tipo A che fornisce l’indirizzo IP del server DNS nel campo value del record NS.

   Ad esempio, un server TLD .it che non è autoritativo per l’host corsi.di.uniroma1.it, contiene i due record (uniroma1.it, dns.uniroma1.it, NS) (dns.uniroma1.it, 128.119.40.111, A)
